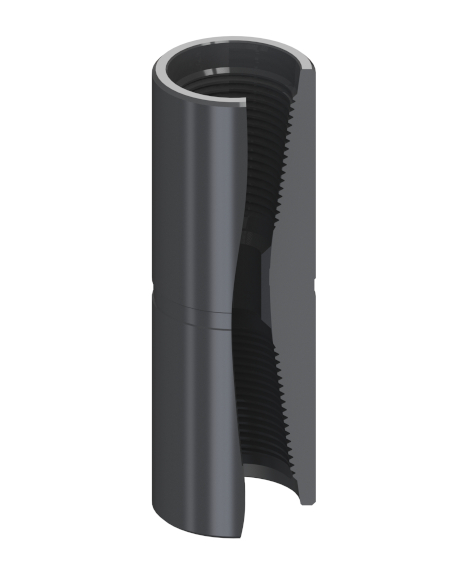

Переводник муфтового типа М
Переводники по ГОСТ 23979-80 предназначены для соединения между собой насосно-компрессорных труб разного диаметра, а также подземного оборудования, имеющего присоединительные концы с резьбой насосно-компрессорных труб, используемого при эксплуатации нефтяных и газовых скважин.
- М - переводники с резьбой треугольного профиля для соединения гладких труб и труб с высаженными наружу концами;
- исполнение 1 – с соотношением средних диаметров резьбы в основной плоскости муфты и ниппеля более 1;
- исполнение 2 - с соотношением средних диаметров резьбы в основной плоскости муфты и ниппеля 0,6-0,7;
- исполнение 3 - с соотношением средних диаметров резьбы в основной плоскости муфты и ниппеля 0,8-1,0.
При заказе продукции ориентироваться на пример условного обозначения переводника типа П с условным диаметром 73 мм на муфтовом конце и 48 мм на ниппельном конце из стали группы прочности Е:
Переводник ПБ73х48-Л ГОСТ 23979-80
| № | Наименование | d. нар. наиб. | d. нар. наим. | d.внут. наиб. | d.внут. наим. | Длина | Вес, кг. |
|---|---|---|---|---|---|---|---|
| 1 | Переводник НКТ М 33х48 | 57 | 43 | 46,07 | 28,7 | 120 | 1,2 |
| 2 | Переводник НКТ М 33х60 | 74 | 43 | 58,13 | 28,7 | 125 | 1,7 |
| 3 | Переводник НКТ М 33х73 | 90 | 43 | 70,83 | 28,8 | 140 | 2,5 |
| 4 | Переводник НКТ М 48х60 | 74 | 57 | 58,13 | 43,3 | 125 | 1,8 |
| 5 | Переводник НКТ М 48х73 | 90 | 57 | 70,83 | 43,3 | 135 | 2,5 |
| 6 | Переводник НКТ М 60х73 | 89 | 73 | 70,83 | 55,1 | 130 | 2,5 |
| 7 | Переводник НКТ М В 60х73 | 89 | 77,8 | 70,83 | 59,55 | 130 | 2,5 |
| 8 | Переводник НКТ М В 60хВ 73 | 93,2 | 77,8 | 75,5 | 59,55 | 134 | 2,8 |
| 9 | Переводник НКТ М В 73х60 | 93,2 | 73 | 75,5 | 55,3 | 130 | 2,7 |
| 10 | Переводник НКТ М 73х89 | 108 | 88,9 | 86,7 | 67,4 | 146 | 3,5 |
| 11 | Переводник НКТ М 73хВ 89 | 115,4 | 90 | 92,17 | 66,71 | 164 | 4,6 |
| 12 | Переводник НКТ М В 73х89 | 108 | // | 86,71 | 71,56 | 140 | 4,6 |
| 13 | Переводник НКТ М В 73хВ 89 | 115,4 | 94 | 92,17 | 71,5 | 148 | 3,8 |
| 14 | Переводник НКТ М 114хВ 114 | 142,7 | 133,8 | 117,57 | 106,8 | 160 | 7 |
