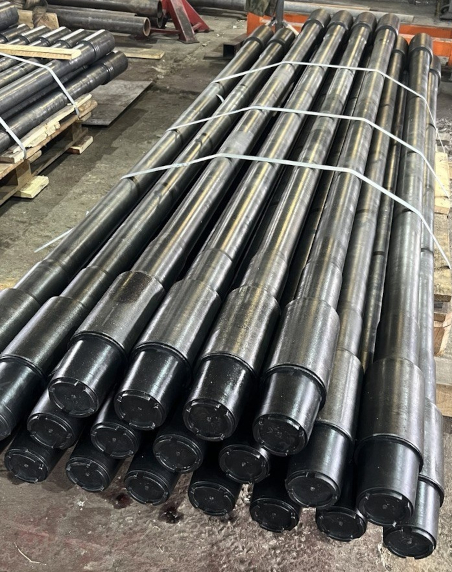

Патрубки бурильной колонны СБТ
СБТ – это стальные бесшовные трубы с приваренными замками, предназначенные для работы при бурении нефтяных и газовых скважин. Трубы могут быть изготовлены с тремя типами высаженных концов:
- ПВ (внутренняя высадка),
- ПК (комбинированная высадка),
- ПН (наружная высадка).
Эти трубы должны выдерживать высокие нагрузки и агрессивные условия эксплуатации, что требует высококачественных материалов и надежного изготовления.
Материалы труб СБТ
СБТ изготавливаются из углеродистой или легированной стали, обеспечивающей их прочность и устойчивость к коррозии и механическим нагрузкам. Используемые марки стали варьируются в зависимости от требований конкретного применения и условий эксплуатации. Для соединения замков применяется сварка, соответствующая ГОСТу 27834, что позволяет добиться прочного и герметичного соединения.
| Наружный диаметр трубы (мм) | Толщина стенки (мм) | Вес погонного метра (кг/м) | Тип высадки |
|---|---|---|---|
| 60.3 | 7.1 | 9.33 | ПН |
| 73.0 | 9.2 | 14.46 | ПВ |
| 88.9 | 9.4 | 18.34 | ПВ |
| 88.9 | 11.4 | 21.79 | ПН |
| 101.6 | 8.4 | 19.27 | ПВ |
| 114.3 | 8.6 | 22.32 | ПК |
| 127.0 | 9.2 | 26.70 | ПК |
| 127.0 | 12.7 | 35.80 | ПК |
| 139.7 | 9.2 | 29.52 | ПК |
| 139.7 | 10.5 | 33.57 | ПК |
Механические характеристики бурильной трубы
| Марка стали (группа прочности) | Предел текучести, МПа | Временное сопротивление разрыву, МПа | Относительное удлинение, % | ||||
|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | |||||
| фунт/дюйм | МПа | фунт/дюйм | МПа | фунт/дюйм | МПа | ||
| E-75 (E) | 75000 | 517 | 105000 | 724 | 100000 | 689 | 17 |
| X-95 (Л) | 95000 | 655 | 125000 | 862 | 105000 | 724 | 16,5 |
| G-105 (М) | 105000 | 724 | 135000 | 931 | 115000 | 793 | 15 |
| S-135 | 135000 | 931 | 1138 | 145000 | 1000 | 12,5 | |
