Труболовки плашечные освобождающиеся типа Т

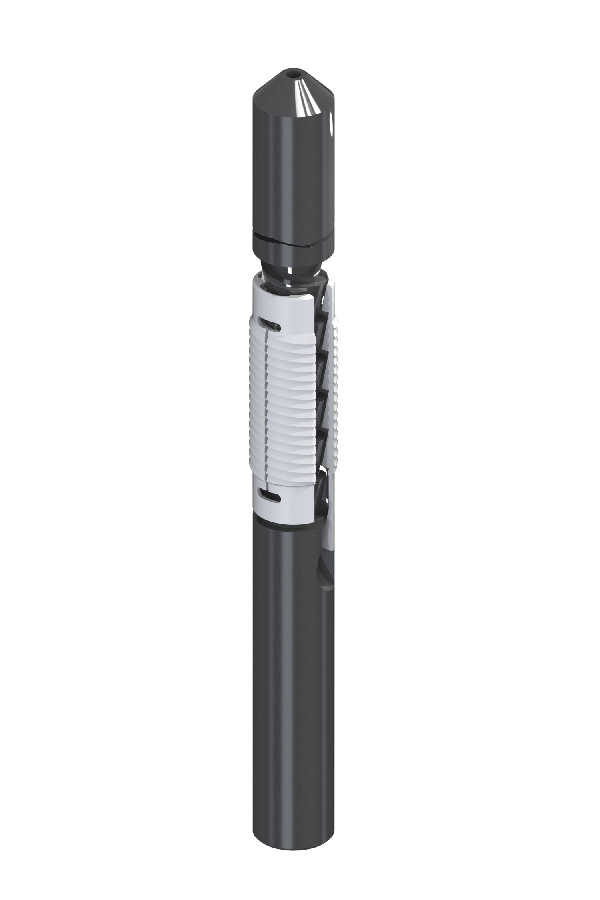

Труболовка освобождающаяся Т предназначена для захвата за внутреннюю поверхность и
последующего извлечения из скважины трубных элементов колонн. Процесс захвата труболовкой осуществляется за счет наличия конических спиральных поверхностей, выполненных на наружной поверхности стержня и взаимодействующей с ней внутренней поверхности цанги.
Труболовка состоит из стержня, переводника, цанги, расцепного кольца и наконечника. Поверхность цанги подвергнута высокочастотной поверхностной закалке на твердость 55…60 HRC. Труболовка комплектуется сменными цангами, отличающимися наружным диаметром. Состав набора поставляемых цанг определяется заказчиком.
В стержне предусмотрен центральный промывочный канал, предназначенный для подачи промывочно-охлаждающей жидкости из внутритрубного пространства в зону захвата. Для возможности свинчивания труболовки с колонной бурильных труб в переводнике выполнена присоединительная замковая резьба соответствующего типоразмера и исполнения.
Могут быть изготовлены любых диаметров/длин и с присоединительными резьбами согласно ТЗ заказчика
| Типоразмер труболовки | Номинальные диаметры цанги, min…max, мм | Рабочий диапазон захвата цанги, ± мм | Диаметр промывочного отверстия, мм | Присоединительная резьба по ГОСТ 28487-2018 | Основные размеры, мм | |
|---|---|---|---|---|---|---|
| Диаметр стержня D | L | |||||
| Т-60 | 49…62,5 | 1.4 | 9 | З-76 | 48 | 1200 |
| Т-73 | 60,9…77,0 | 1.4 | 12 | З-76 | 59 | 1200 |
| Т-89 | 73,0…100,3 | 1.9 | 12 | З-86 | 71 | 1300 |
| Т-102 | 86,4…101,2 | 2.5 | 18 | З-86 | 84 | 1400 |
| Т-114 | 98,1…111,6 | 3.2 | 20 | З-86 | 95 | 1450 |
| Т-127 | 106,1…154,6 | 3.2 | 22 | З-88 | 104 | 1450 |
| Т-146 | 124,0…150,5 | 3.4 | 22 | З-88 | 120 | 1450 |
| Т-168 | 133,0…156,2 | 3.4 | 25 | З-88 | 129.5 | 1480 |
| Т-178 | 154,8…202,0 | 3.8 | 30 | З-117 | 148 | 1480 |
| Т-219 | 195,3…279,6 | 3.8 | 70 | З-133 | 178 | 1670 |
| Т-245 | 218,4…383,2 | 5.1 | 70 | З-147 | 200 | 1820 |
