Колокола ловильные гладкие ЛКГ

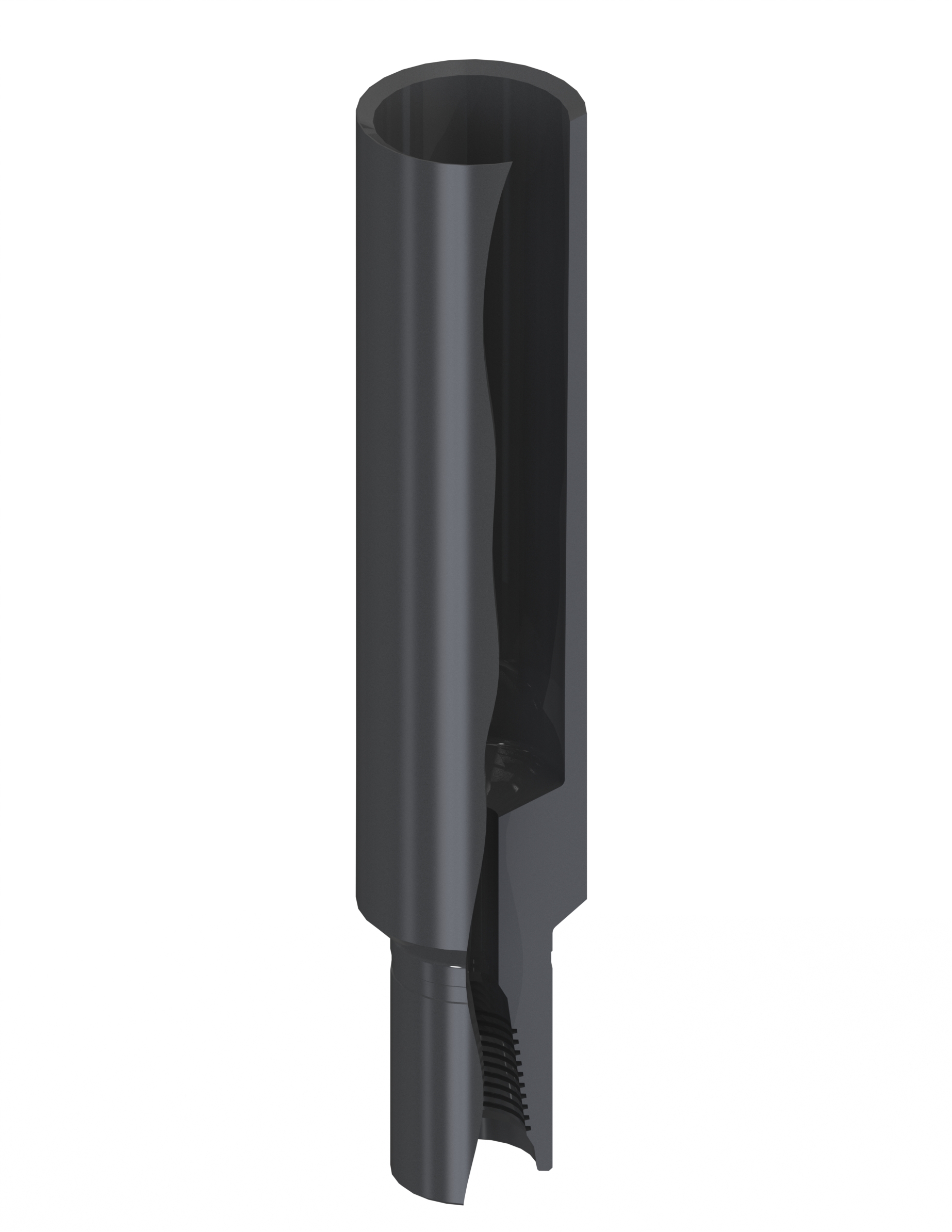

Колокол гладкий КГ предназначен для захвата и извлечения труб, муфт, замков или других предметов, имеющих в верхней части цилиндрическую поверхность. Захват производится путем напрессовки колокола на наружную поверхность ловимого объекта.
Вся линейка колоколов гладких КГ изготавливается из конструкционной легированной стали марки 40Х по ГОСТ 4543 71. Рабочая часть колокола представляет собой гладкую поверхность с конусностью от 0⁰30’ до 5⁰. Конусность колокола зависит от твердости ловимого объекта: чем тверже поверхность ловимого объекта, тем меньшая конусность должна быть у ловильной части. В нижней части колокол оснащается фаской либо заводным зубом. В корпусе колокола предусмотрен центральный промывочный канал, предназначенный для подачи промывочно-охлаждающей жидкости из внутритрубного пространства в зону захвата. Для возможности свинчивания колокола с колонной бурильных труб в верхней части корпуса выполнена присоединительная замковая резьба соответствующего типоразмера и исполнения.
| Типоразмер колокола | Наибольший внутренний диаметр ловильного конуса, мм | Наименьший внутренний диаметр ловильного конуса, мм | Диаметр промывочного отверстия, мм | Присоединительная резьба по ГОСТ 28487-2018 | Основные размеры, мм |
|
|---|---|---|---|---|---|---|
| D | L | |||||
| 81 КГ 62-57 | 62 | 57 | 36 | З-65 | 81 | 500 |
| 90 КГ 75-70 | 75 | 70 | 36 | З-66 | 90 | 450 |
| 90 КГ 80-75 | 80 | 75 | 36 | З-66 | 90 | 500 |
| 96 КГ 81-76 | 81 | 76 | 32 | З-76 | 96 | 450 |
| 102 КГ 91-86 | 91 | 86 | 32 | З-76 | 102 | 500 |
| 110 КГ 95-90 | 95 | 90 | 38 | З-88 | 110 | 450 |
| 110 КГ 97-92 | 97 | 92 | 38 | З-88 | 110 | 450 |
| 114 КГ 104-99 | 104 | 99 | 38 | З-88 | 114 | 450 |
| 124 КГ 110-100 | 110 | 100 | 38 | З-88 | 124 | 650 |
| 132 КГ 117-111 | 117 | 111 | 38 | З-88 | 132 | 550 |
| 140 КГ 122-116 | 122 | 116 | 38 | З-88 | 140 | 550 |
| 146 КГ 129-122 | 129 | 122 | 38 | З-88 | 146 | 650 |
| 152 КГ 142-136 | 142 | 136 | 38 | З-88 | 152 | 670 |
| 174 КГ 156-150 | 156 | 150 | 95 | З-133 | 174 | 700 |
| 190 КГ 160-155 | 160 | 155 | 95 | З-133 | 190 | 500 |
| 194 КГ 173-167 | 173 | 167 | 95 | З-133 | 194 | 600 |
| 207 КГ 180-174 | 180 | 174 | 95 | З-133 | 207 | 500 |
| 210 КГ 198-192 | 198 | 192 | 95 | З-133 | 210 | 630 |
| 219 КГ 205-199 | 205 | 199 | 95 | З-133 | 219 | 800 |
| 245 КГ 212-205 | 212 | 205 | 95 | З-133 | 245 | 800 |
| 266 КГ 247-241 | 247 | 241 | 95 | З-133 | 266 | 650 |
