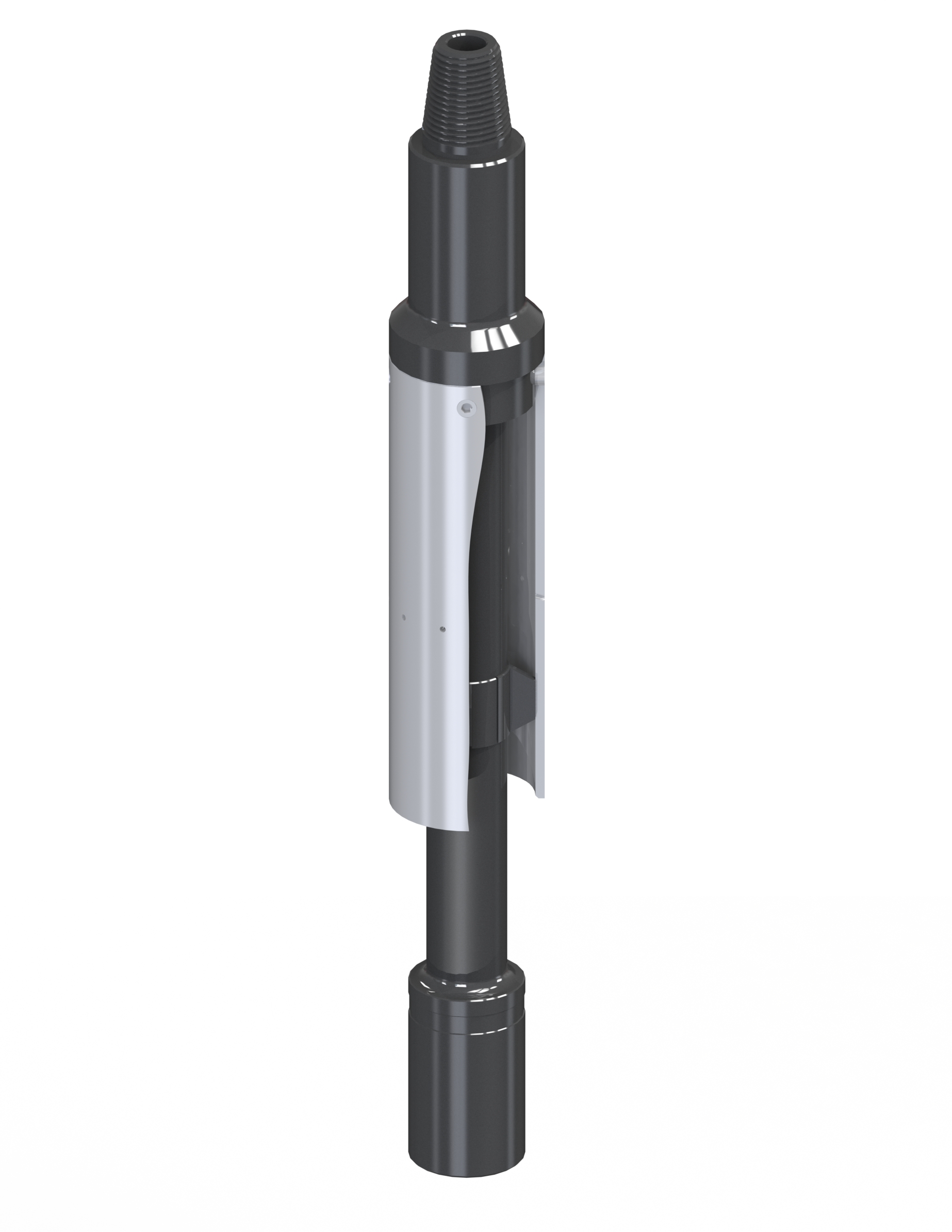

Шламометаллоуловитель ШМУ
Шламометаллоуловитель ШМУ предназначен для улавливания, извлечения и удаления
крупных обломков, разрушаемых в скважине металлических объектов, отдельных
фрагментов вооружения разрушающих инструментов (долот, фрезеров и т. п.), частиц шлама,
металлического и твердосплавного скрапа из забоя скважины в процессе бурения.
Шламометаллоуловитель ШМУ применяется при роторном и при турбинном способах
бурения и устанавливается в компоновке низа бурильной колонны непосредственно над
долотом или фрезером.
Шламометаллоуловитель ШМУ состоит из корпуса, корзины и центраторов. Корпус имеет две замковые присоединительные резьбы и одну монтажную резьбу, на которую наворачивается корзина. Для циркуляции промывочного раствора в корпусе предусмотрен центральный промывочный канал. Корзина имеет отверстия для слива жидкости при подъеме.
Различают три типа корзин:
К - короткая: глубина корзины 250 мм;
С - средняя: глубина корзины 500 мм;
Д - длинная: глубина корзины 750 мм.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ
Шламометаллоуловитель ШМУ с наружным диаметром 195 мм, с глубиной корзины и с присоединительными элементами типа муфта-ниппель, с резьбой З-117.
Возможно изготовление любых типоразмеров согласно техническому заданию заказчика.
| Наименование параметра | Значение |
|---|---|
| Наружный диаметр шламометаллоуловителя, мм | 85 ... 370 |
| Глубина корзины, мм | Короткая К = 250 Средняя С = 500 Длинная Д = 750 |
| Исполнение резьбы | Верхняя / Нижняя (МН, НМ, ММ, НН) |
| Присоединительная резьба - по ГОСТ 28487-2018 | З-50 ... З-177 |
| Присоединительная резьба - по стандарту API 7 | NC 10 ... NC 77 |
