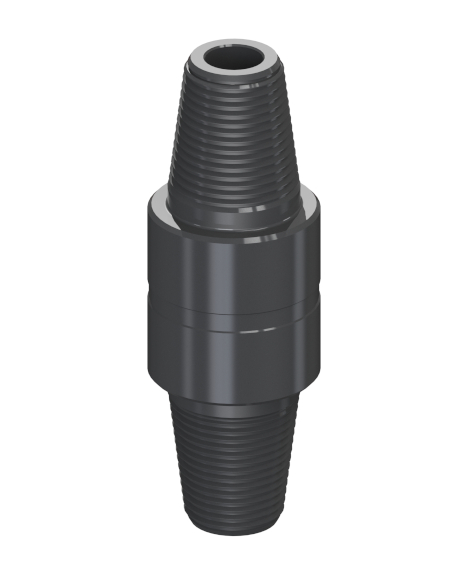

Переводник ниппельного типа Н
Переводники по ГОСТ 23979-80 предназначены для соединения между собой насосно-компрессорных труб разного диаметра, а также подземного оборудования, имеющего присоединительные концы с резьбой насосно-компрессорных труб, используемого при эксплуатации нефтяных и газовых скважин.
- Н - переводники с резьбой треугольного профиля для соединения гладких труб и труб с высаженными наружу концами;
- исполнение 1 – с соотношением средних диаметров резьбы в основной плоскости муфты и ниппеля более 1;
- исполнение 2 - с соотношением средних диаметров резьбы в основной плоскости муфты и ниппеля 0,6-0,7;
- исполнение 3 - с соотношением средних диаметров резьбы в основной плоскости муфты и ниппеля 0,8-1,0.
При заказе продукции ориентироваться на пример условного обозначения переводника типа П с условным диаметром 73 мм на муфтовом конце и 48 мм на ниппельном конце из стали группы прочности Е:
Переводник ПБ73х48-Л ГОСТ 23979-80
| № | Наименование | d. нар. наиб. | d. нар. наим. | d.внут. наиб. | d.внут. наим. | Длина | Вес, кг. |
|---|---|---|---|---|---|---|---|
| 1 | Переводник НКТ Н 48х73 | 74 | 49,1 | 59 | 40,3 | 220 | 2,4 |
| 2 | Переводник НКТ Н 60х89 | 74 | 61,3 | 59 | 50,3 | 220 | 2,4 |
| 3 | Переводник НКТ Н В 60х89 | 89,9 | 66,9 | 76 | 50,3 | 240 | 3,4 |
| 4 | Переводник НКТ Н 73хВ 60-Е | 73 | 66 | 50 | // | 210 | 3,6 |
| 5 | Переводник НКТ Н 73х73 | 74 | // | 59 | // | 220 | 2,7 |
| 6 | Переводник НКТ Н 73хВ 73 | 78,6 | 74 | 62 | 59 | 240 | 3 |
| 7 | Переводник НКТ Н 73х89 | 89,9 | 74 | 76 | 59 | 240 | 4 |
| 8 | Переводник НКТ Н 73хВ 89 | 96,3 | 74 | 73 | 59 | 240 | 4,5 |
| 9 | Переводник НКТ Н В 73х89 | 89,9 | 79,6 | 76 | 59 | 240 | 4,2 |
| 10 | Переводник НКТ Н В 73хВ 89 | 96,3 | 79,6 | 73 | 59 | 240 | 4,8 |
| 11 | Переводник НКТ Н 73х144 | 115,4 | 74 | 100,3 | 59 | 250 | 6 |
| 12 | Переводник НКТ Н В73х144 | 115,4 | 79,6 | 100,3 | 59 | 240 | 4,8 |
| 13 | Переводник НКТ Н 89хВ 89 | 96,2 | 89,9 | 73 | // | 240 | 5,2 |
| 14 | Переводник НКТ Н В 89хВ 89 | 95 | // | 75 | // | 600 | 12,57 |
| 15 | Переводник НКТ Н 89х144 | 115,4 | 89,9 | 100,3 | 76 | 255 | 5,4 |
| 16 | Переводник НКТ Н 89хВ 114 | 120,6 | 89,9 | 100,3 | 76 | 255 | 6 |
| 17 | Переводник НКТ Н В 89х114 | 115,4 | 96,2 | 100,3 | 73 | 240 | 5 |
| 18 | Переводник НКТ Н В 102х102-Е | 108 | 120 | 83 | // | 240 | 3,6 |
| 19 | Переводник НКТ Н 102х114 | 115,4 | 102,8 | 100,3 | 88,6 | 255 | 6 |
| 20 | Переводник НКТ Н 114х114 | 114,3 | // | 100,3 | // | 250 | 5,3 |
