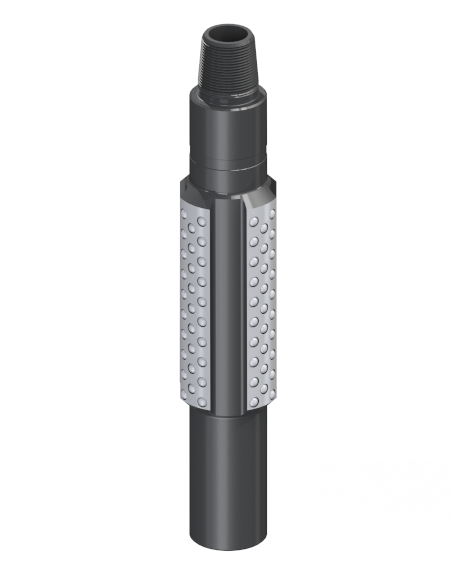

Калибратор расширитель лопастной КРП
Назначение:Калибраторы-расширители прямолопастные типа КР (КРП) и калибраторы-расширители спиральные типа КРС (КРЛС) предназначены для калибрования и расширения участков скважины, состоящих из средних, твердых и абразивных пород. Применение калибраторов-расширителей позволяет прорабатывать ствол скважины на участках с высокой интенсивностью изменения параметров кривизны без опасения «зарезки» нового ствола и производить калибрование ствола скважины до номинального диаметра как при движении вниз, так и вверх.
Конструкция:
Калибраторы-расширители типов КР (КРП), КРС (КРЛС) состоят из цельнофрезерованного корпуса с присоединительными замковыми резьбами и рабочего узла, включающего две конические поверхности, отходящие от калибрующей части лопасти и шламоотводящие вырезы между лопастями:
- конструкция калибраторов-расширителей типов КР представляет собой единую деталь с четырьмя прямыми лопастями;
- конструкция калибраторов-расширителей типов КРЛС представляет собой единую деталь с четырьмя прямыми лопастями.
Конические поверхности, армированные твердосплавными зубками с режущей кромкой, составляют расширяющую часть калибраторов данного типа. В лопастях закреплены твердосплавные элементы. Промывочный канал центральный.
| Обозначение | D, мм | L, мм | Резьба № 1 | Резьба № 2 |
|---|---|---|---|---|
| КРЛС-95 | 95 | 576/500 | З-66 | З-66 |
| КР-113,5 | 113,5 | 756/680 | З-73 | З-73 |
| КР-117,5 | 117,5 | 756/680 | З-73 | З-73 |
| КР-120,6 | 120,6 | 756/680 | З-73 | З-73 |
| КРЛС-120,6 | 120,6 | 756/680 | З-73 | З-73 |
| КР-120,6 | 120,6 | 756/680 | З-73Л | З-73Л |
| КР-120,6 | 120,6 | 769/680 | З-76 | З-76 |
| КР-120,6 | 120,6 | 769/680 | З-86 | З-86 |
| КР-122,8 | 122,8 | 769/680 | З-86 | З-86 |
| КР-123,8 | 123,8 | 756/680 | З-73 | З-73 |
| КРЛC-123,8 | 123,8 | 769/680 | З-86 | З-86 |
| КРЛC-123,8 | 123,8 | 769/680 | З-86 | З-86 |
| КР-123,8 | 123,8 | 769/680 | З-86Л | З-86Л |
| КР-123,8 | 123,8 | 780/680 | З-83 | З-83 |
| КР-125 | 125 | 780/680 | З-83 | З-83 |
| КР-125 | 125 | 769/680 | З-86 | З-86 |
| КР-125,5 | 125,5 | 769/680 | З-86 | З-86 |
| КР-126 | 126 | 769/680 | З-86 | З-86 |
| КРЛС-126 | 126 | 769/680 | З-86 | З-86 |
| КР-127 | 127 | 769/680 | З-86 | З-86 |
| КР-127,2 | 127,2 | 769/680 | З-86 | З-86 |
| КР-139,7 | 139,7 | 819/730 | З-86 | З-86 |
| КР-139,7 | 139,7 | 819/730 | З-86 | З-86 |
| КР-139,7 | 139,7 | 819/730 | З-76 | З-76 |
| КР-140 | 140 | 813/724 | З-86 | З-86 |
| КР-142 | 142 | 813/724 | З-86 | З-86 |
| КР-142 | 142 | 813/724 | З-86 | З-86 |
| КР-142,6 | 142,6 | 813/724 | З-86 | З-86 |
| КР-142,9 | 142,9 | 813/724 | З-86 | З-86 |
| КР-142,9 | 142,9 | 813/724 | З-86 | З-86 |
| КР-143 | 143 | 813/724 | З-86 | З-86 |
| КР-143,9 | 143,9 | 813/724 | З-86 | З-86 |
| КР-144 | 144 | 813/724 | З-86 | З-86 |
| КР-145 | 145 | 813/724 | З-86 | З-86 |
| КР-146 | 146 | 813/724 | З-86 | З-86 |
| КР-152 | 152 | 987/898 | З-86 | З-86 |
| КР-152 | 152 | 1000/898 | З-102 | З-102 |
| КР-152,4 | 152,4 | 987/898 | З-86 | З-86 |
| КР-156 | 156 | 950/861 | З-86 | З-86 |
| КР-210 | 210 | 1027/900 | З-147 | З-147 |
| КР-212 | 212 | 1027/900 | З-147 | З-147 |
| КР-213 | 213 | 1027/900 | З-147 | З-147 |
| КР-214,5 | 214,5 | 1027/900 | З-147 | З-147 |
| КР-215 | 215 | 1098/984 | З-133 | З-133 |
| КРЛС-215 | 215 | 1540/1425 | З-133 | З-133 |
| КР-215,9 | 215,9 | 1027/900 | З-147 | З-147 |
| КР-218 | 218 | 1027/900 | З-147 | З-147 |
