Метчики гладкие ЛМГ

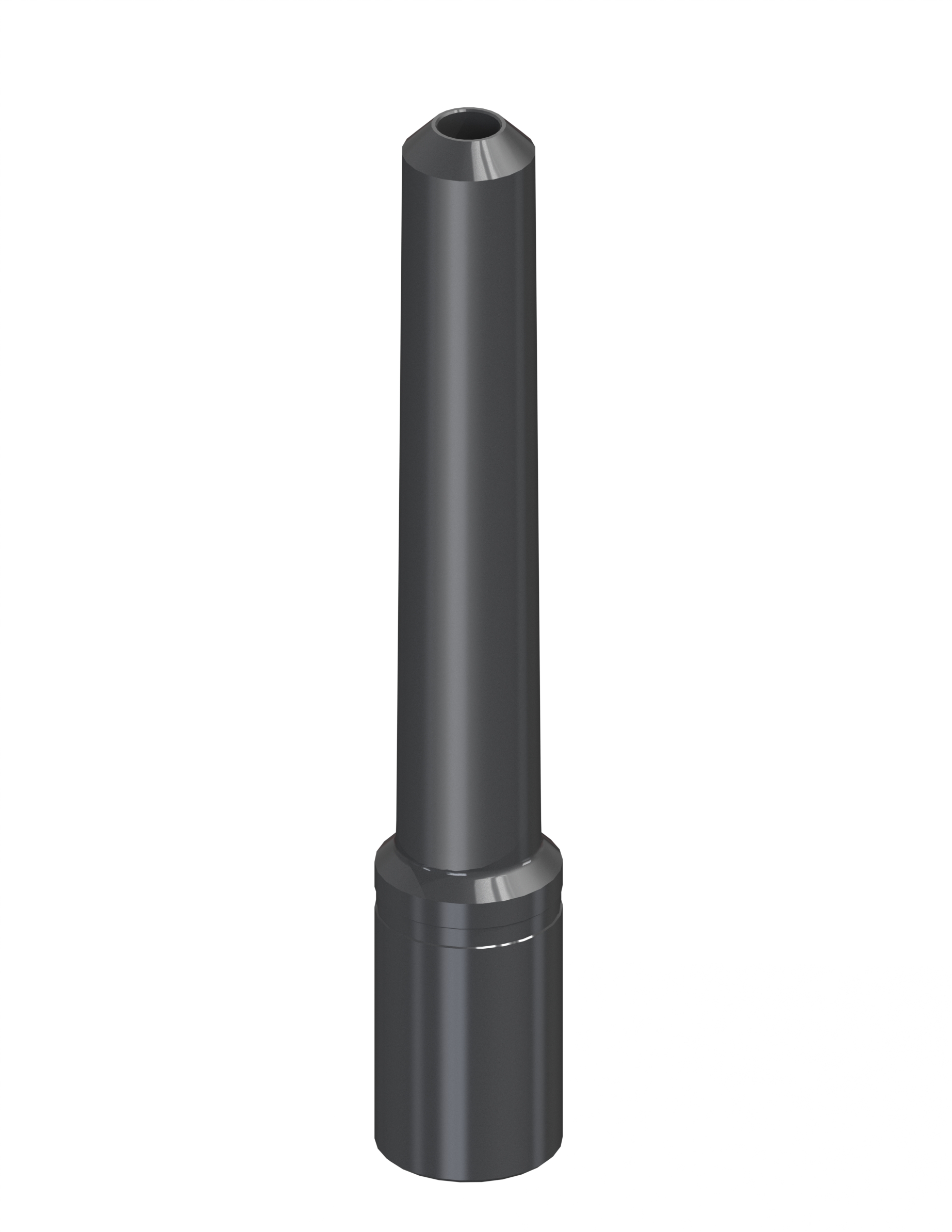

Метчик гладкий ЛМГ предназначен для захвата и извлечения труб, муфт, замков или других
предметов, имеющих в верхней части цилиндрическое отверстие с толщиной стенки не
менее 15 мм. Захват производится путем запрессовки метчика в отверстие ловимого объекта.
Вся линейка метчиков гладких ЛМГ изготавливается из конструкционной легированной стали марки 40Х по ГОСТ 454371. Рабочая часть метчика имеет форму усеченного конуса с гладкой поверхностью и конусностью от 0⁰30’ до 5⁰. Конусность метчика зависит от твердости ловимого объекта: чем тверже ловимый объект, тем меньшая конусность должна быть у ловильной части.
В корпусе метчика предусмотрен центральный промывочный канал, предназначенный для подачи промывочно-охлаждающей жидкости из внутритрубного пространства в зону захвата. Для возможности свинчивания метчика с колонной бурильных труб в верхней части корпуса выполнена присоединительная замковая резьба соответствующего типоразмера и исполнения.
| Типоразмер метчика |
Наибольший диаметр ловильного конуса, мм |
Наименьший диаметр ловильного конуса, мм |
Диаметр промывочного канала, мм |
Присоеди- нительная резьба по ГОСТ 28487-2018 |
Основные размеры, мм |
Масса, кг | |
|---|---|---|---|---|---|---|---|
| D | L | ||||||
| ЛМГ 30-44 | 44 | 30 | 10 | З-38 | 46 | 900 | 7 |
| ЛМГ 40-54 | 54 | 40 | 12 | З-66 | 80 | 980 | 14 |
| ЛМГ 46-60 | 60 | 46 | 25 | З-66 | 80 | 960 | 14 |
| ЛМГ 54-68 | 68 | 54 | 25 | З-66 | 80 | 960 | 19 |
| ЛМГ 62-76 | 76 | 62 | 25 | З-66 | 80 | 960 | 24 |
| ЛМГ 70-84 | 84 | 70 | 44 | З-73 | 86 | 980 | 24 |
| ЛМГ 76-90 | 90 | 76 | 32 | З-76 | 95 | 980 | 35 |
| ЛМГ 84-98 | 98 | 84 | 38 | З-88 | 108 | 980 | 40 |
| ЛМГ 90-104 | 104 | 90 | 38 | З-88 | 108 | 980 | 46 |
| ЛМГ 96-110 | 110 | 96 | 58 | З-117 | 140 | 1180 | 79 |
| ЛМГ 104-118 | 118 | 104 | 58 | З-117 | 140 | 1050 | 60 |
| ЛМГ 108-126 | 126 | 108 | 58 | З-117 | 140 | 1300 | 84 |
| ЛМГ 118-136 | 136 | 118 | 58 | З-117 | 140 | 1250 | 97 |
| ЛМГ 126-144 | 144 | 126 | 95 | З-133 | 159 | 1300 | 117 |
| ЛМГ 140-158 | 158 | 140 | 95 | З-133 | 159 | 1300 | 104 |
| ЛМГ 148-166 | 166 | 148 | 101 | З-147 | 178 | 1250 | 115 |
