Колокола ловильные нарезные К и ЛК
Колокол ловильный К и ЛК предназначен для захвата путем навинчивания на наружную поверхность и последующего извлечения оставшейся в скважине колонны бурильных или насосно-компрессорных труб.
Вся линейка колоколов ловильных К и ЛК изготавливается из конструкционной легированной стали марки 20Х по ГОСТ 4543 71. Колокол подвергается химико-термической обработке - цементации ловильной резьбы с последующей закалкой и отпуском. Ловильная резьба колокола специального профиля, с конусностью 1:16. На поверхности ловильной резьбы имеются продольные канавки специального профиля, благодаря которым колокол глубоко врезается в ловимый объект, и улучшаются условия отвода нарезаемой стружки.
В зависимости от условий применения колокола могут иметь различные конструктивные исполнения:

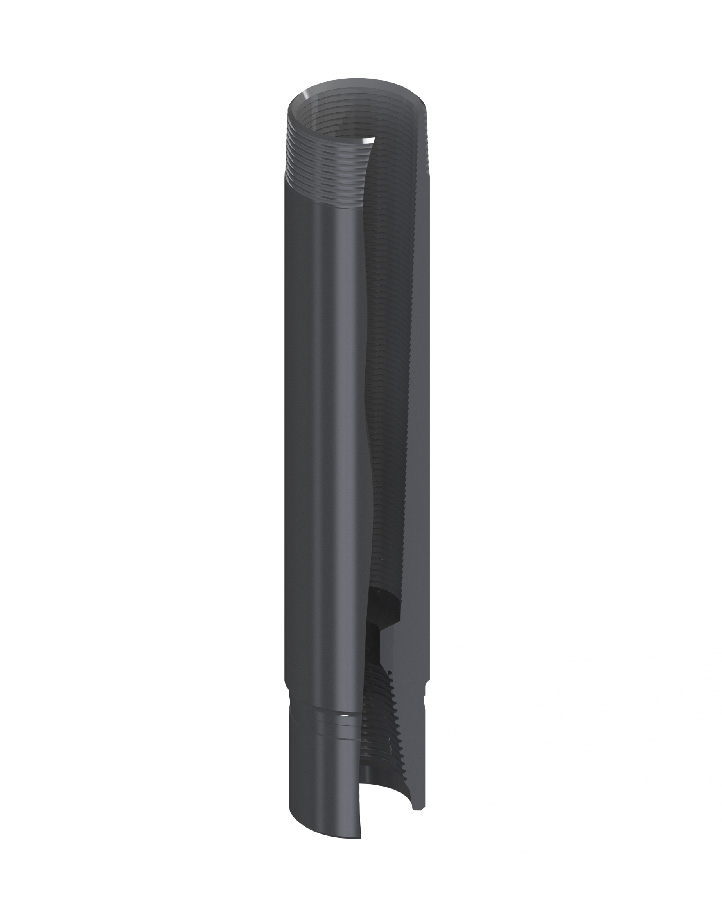

- Колокол ловильный К в нижней части корпуса оснащается наружной ниппельной резьбой для присоединения направляющей воронки;
Технические характеристики колокола Л
| Типоразмер колокола | Наибольший диаметр ловильной резьбы, мм |
Наименьший диаметр ловильной резьбы, мм |
Присоединительная резьба по ГОСТ 28487-2018 |
Присоединительная резьба к направляющей |
Основные размеры, мм |
|
|---|---|---|---|---|---|---|
| D | L | |||||
| К 42-25 | 42 | 25 | З-50 | НКТ60 ГОСТ 633-80 | 65 | 385 |
| К 50-34 | 50 | 34 | З-50 | НКТ60 ГОСТ 633-80 | 65 | 340 |
| К 58-40 | 58 | 40 | З-73 | НКТ89 ГОСТ 633-80 | 90 | 490 |
| К 70-52 | 70 | 52 | З-73 | НКТ89 ГОСТ 633-80 | 90 | 490 |
| К 85-64 | 85 | 64 | З-76 | НКТ102 ГОСТ 633-80 | 102 | 550 |
| К 100-78 | 100 | 78 | З-88 | НКТ114В ГОСТ 633-80 | 122 | 595 |
| К 110-91 | 110 | 91 | З-101 | 127 ГОСТ 632-80 | 132 | 555 |
| К 125-103 | 125 | 103 | З-121 | 146 ГОСТ 632-80 | 148 | 560 |
| К 135-113 | 135 | 113 | З-133 | 168 ГОСТ 632-80 | 170 | 635 |
| К 150-128 | 150 | 128 | З-147 | 194 ГОСТ 632-80 | 194 | 655 |
| К 174-143 | 174 | 143 | З-171 | 219 ГОСТ 632-80 | 220 | 800 |

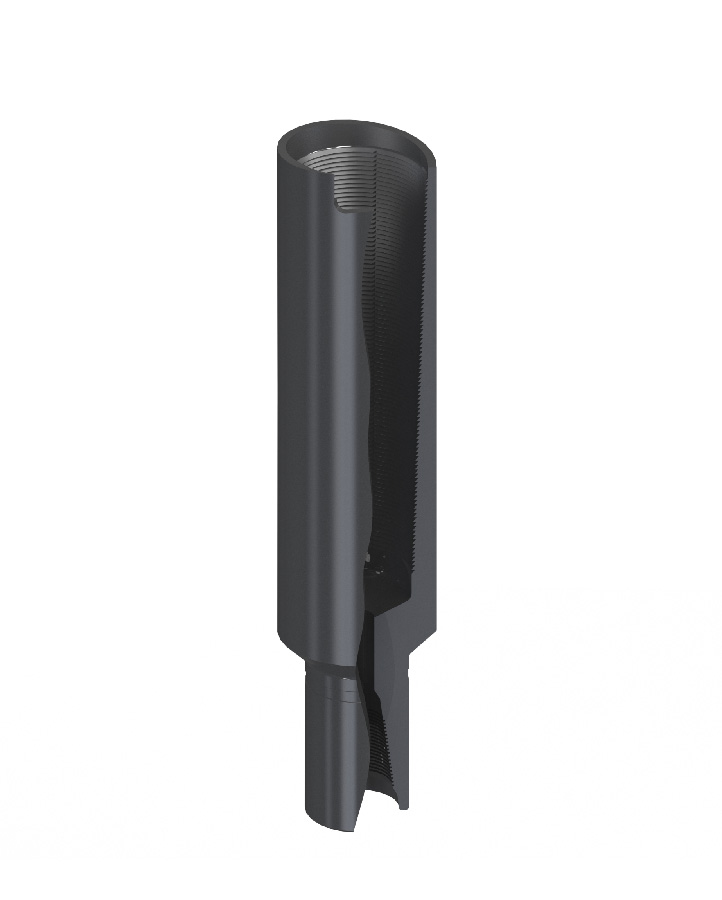

- Колокол ловильный ЛК в нижней части корпуса оснащается фаской либо заводным зубом.;
Технические характеристики колокола ЛК
| Типоразмер колокола | Наибольший диаметр ловильной резьбы, мм |
Наименьший диаметр ловильной резьбы, мм |
Присоединительная резьба по ГОСТ 28487-2018 |
Основные размеры, мм |
|
|---|---|---|---|---|---|
| D | L | ||||
| 65 ЛК 50-34 | 50 | 34 | З-50 | 65 | 340 |
| 80 ЛК 67-45 | 67 | 45 | З-66 | 80 | 590 |
| 90 ЛК 77-50 | 77 | 50 | З-73 | 90 | 560 |
| 102 ЛК 89-70 | 89 | 70 | З-76 | 102 | 580 |
| 110 ЛК 94-72 | 94 | 72 | З-76 | 110 | 540 |
| 122 ЛК 105-60 | 105 | 60 | З-76 | 122 | 1000 |
| 124 ЛК 108-86 | 108 | 86 | З-76 | 124 | 620 |
| 138 ЛК 120-86 | 120 | 86 | З-88 | 138 | 720 |
| 152 ЛК 127-97 | 127 | 97 | З-88 | 152 | 770 |
| 159 ЛК 134-104 | 134 | 104 | З-121 | 159 | 790 |
| 180 ЛК 155-120 | 155 | 120 | З-133 | 180 | 800 |
| 191 ЛК 165-142 | 165 | 142 | З-133 | 191 | 655 |
| 225 ЛК 194-146 | 194 | 146 | З-147 | 225 | 1100 |
| 241 ЛК210-185 | 210 | 185 | З-171 | 241 | 750 |
