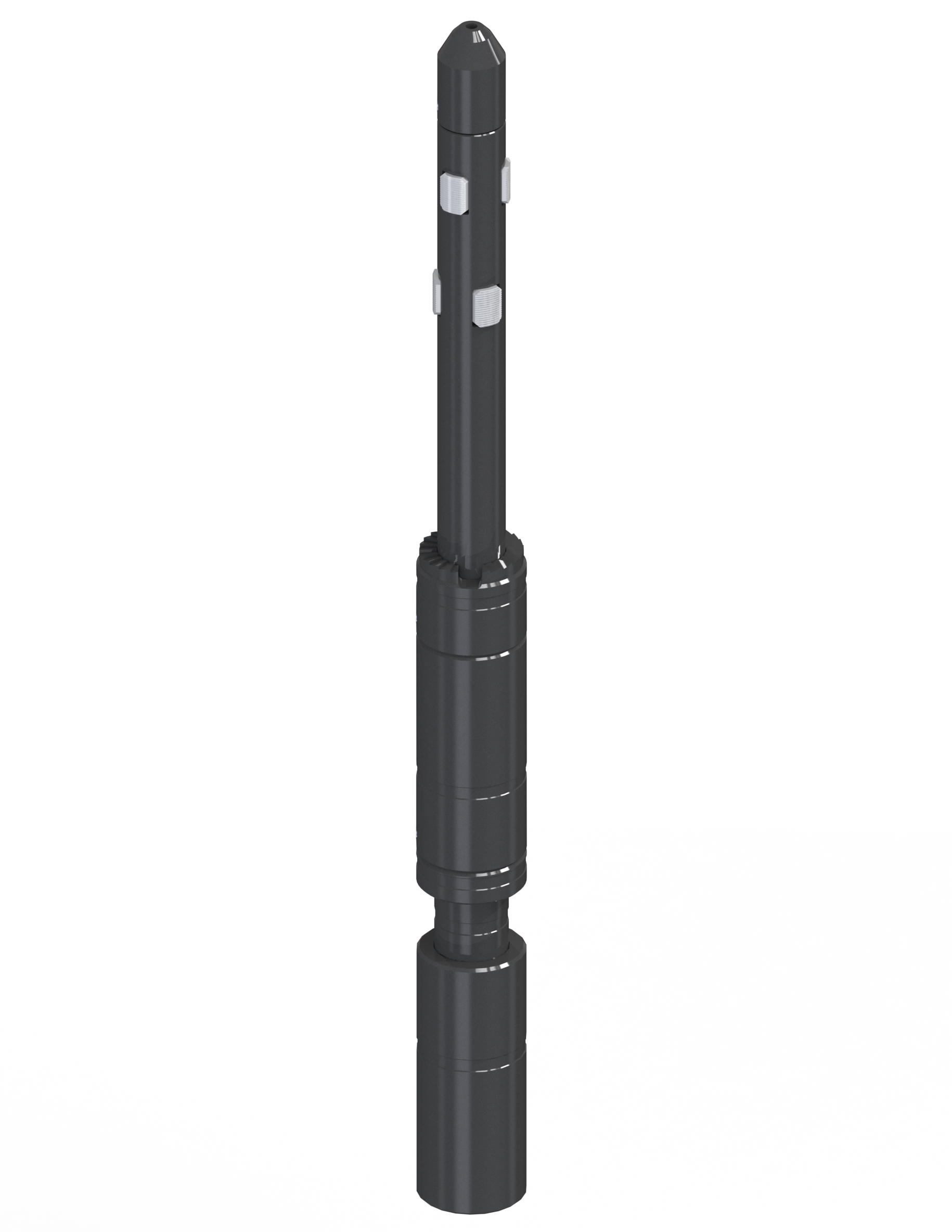

Труболовки плашечные освобождающиеся типа ТВМ, ТВПМ
Труболовка внутренняя освобождающаяся ТВМ, ТВПМ предназначена для захвата за
внутреннюю поверхность и последующего извлечения из скважины трубных элементов
колонн. Захват производится путем заклинивания выдвижных плашек между внутренней
поверхностью захватываемой трубы и корпусом труболовки.
Труболовки изготавливаются в трех исполнениях: ТВМ - упирающаяся в торец захватываемой колонны, ТВМ и ТВПМ - заводимая внутрь захватываемой колонны на любую глубину. Труболовка состоит из механизма захвата и механизма освобождения. Механизм захвата состоит из переводника, стержня, плашек и наконечника. Поверхность плашек подвергнута высокочастотной поверхностной закалке на твердость 56…60 HRC. В стержне предусмотрен центральный промывочный канал, предназначенный для подачи промывочно-охлаждающей жидкости из внутритрубного пространства в зону захвата. Для возможности свинчивания труболовки с колонной бурильных труб в переводнике выполнена присоединительная замковая резьба соответствующего типоразмера и исполнения.
Могут быть изготовлены любых диаметров/длин и с присоединительными резьбами согласно ТЗ заказчика
| Типоразмер труболовки |
Условный диаметр захватываемых труб, мм |
Диапазон внутренних диаметров захватываемых труб, min…max, мм |
Диаметр промывочного отверстия, мм |
Присоеди- нительная резьба по ГОСТ 28487-2018 |
Основные размеры, мм |
Масса, кг | |
|---|---|---|---|---|---|---|---|
| D | L | ||||||
ТВМ |
|||||||
| ТВМ-60 | 60 | 48…53 | - | З-73 | 92 | 1090 | 31 |
| ТВМ-73 | 73 | 58…65 | 10 | З-76 | 95 | 1150 | 35 |
| ТВМ-89 | 89 | 71…82 | 15 | З-76 | 95 | 1240 | 42 |
| ТВМ-102 | 102 | 84…96 | 20 | З-88 | 116 | 1200 | 77 |
| ТВМ-114 | 114 | 95…108 | 15 | З-88 | 132 | 1420 | 85 |
ТВПМ |
|||||||
| ТВПМ-127 | 127 | 107…124 | 20 | З-76 | 154 | 1250 | 78 |
| ТВПМ-146 | 146 | 120…142 | 38 | З-86 | 164 | 1330 | 88 |
| ТВПМ-168 | 168 | 134…158 | 55 | З-102 | 185 | 1340 | 107 |
| ТВПМ-178 | 178 | 144…168 | 60 | З-108 | 195 | 1400 | 125 |
| ТВПМ-245 | 245 | 212…235 | 70 | З-152 | 268 | 1560 | 250 |
