Метчики cпециальные МСЗ

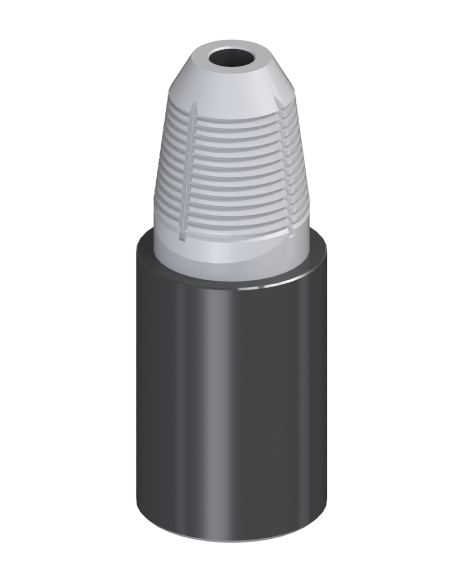

Метчик специальный МСЗ для бурильных труб предназначен для захвата путем
ввинчивания в муфту или замок ловимой трубы и последующего извлечения оставшейся в
скважине бурильной колонны.
Вся линейка метчиков специальных МСЗ для бурильных труб изготавливается из
конструкционной легированной стали марки 20Х по ГОСТ 454371. Метчик подвергается
химико-термической обработке - цементации ловильной резьбы с последующей закалкой и
отпуском. Ловильная резьба нарезана с профилем типоразмерами резьбы соответствующего
ниппеля замка бурильных труб. На поверхности ловильной резьбы имеются вертикальные
канавки для отвода нарезаемой стружки.
В корпусе метчика предусмотрен центральный
промывочный канал, предназначенный для подачи промывочно-охлаждающей жидкости из
внутритрубного пространства в зону захвата. Для возможности свинчивания метчика с
колонной бурильных труб в верхней части корпуса выполнена присоединительная замковая
резьба соответствующего типоразмера и исполнения.
| Типоразмер метчика |
Грузоподъемность, т. | Объем ловли | Основные размеры |
Присоединительная резьба по ГОСТ Р 50864‑96 (API 7) |
|
|---|---|---|---|---|---|
| D, мм | L, мм | ||||
| МСЗ-66 | 100 | ЗН-80 | 80 | 260 | З-66 |
| МСЗ-73 | 100 | ЗУ-86 | 86 | 268 | З-73 |
| МСЗ-76 | 160 | ЗН-95 | 95 | 265 | З-76 |
| МСЗ-86 | 140 | ЗШ-108, ЗУ-108, ЗУК-108 |
108 | 275 | З-86 |
| МСЗ-88 | 200 | ЗН-108, ЗН-113, Раструб ТБНВ-73 |
108 | 285 | З-88 |
| МСЗ-101 | 200 | ЗШ-118, ЗЛ-120 | 118 | 280 | З-101 |
| МСЗ-102 | 200 | ЗУ-120, Раструб ТБНВ-89 |
121 | 320 | З-102 |
| МСЗ-108 | 200 | ЗШ-133, ЗШК-133 (ТБВК-102) |
133 | 320 | З-108 |
| МСЗ-117 | 200 | ЗН-140, ЗЛ-136 | 140 | 300 | З-117 |
| МСЗ-121 | 265 | ЗШ-146 | 146 | 320 | З-121 |
| МСЗ-122 | 265 | ЗУ-146, ЗУК-146 | 146 | 300 | З-122 |
| МСЗ-133 | 265 | ЗЛ-152, ЗУ-155, Раструб ТБПВ-144 |
155 | 360 | З-133 |
| МСЗ-140 | 275 | ЗН-172 | 178 | 360 | З-140 |
| МСЗ-147 | 400 | ЗШ-178, ЗЛ-168, ЗЛ-172, Раструб ТБПВ-146 |
178 | 400 | З-147 |
| МСЗ-152 | 660 | ЗН-197 | 197 | 400 | З-152 |
| МСЗ-161 | 660 | ЗУ-185, Раструб ТБВП-127 |
185 | 430 | З-161 |
| МСЗ-163 | 680 | З-163 | 195 | 430 | З-163 |
| МСЗ-171 | 720 | ЗШ-203 | 203 | 430 | З-171 |
| МСЗ-177 | 800 | УБТ-254, Электробур-290 |
226 | 450 | З-177 |
