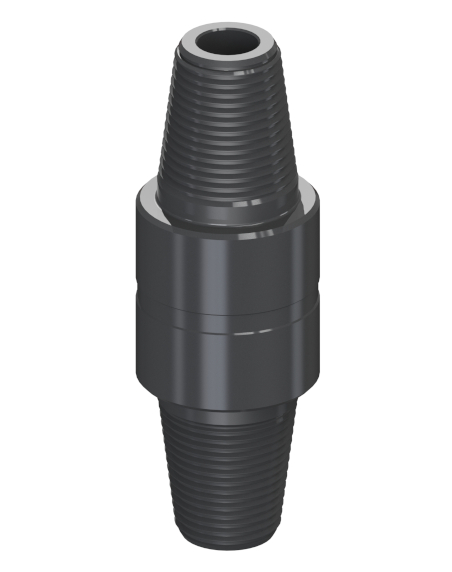

Переводник ниппельного типа Н
Переводники по ГОСТ 7360-82 предназначены для соединений частей бурильных колонн и присоединения инструмента при бурении скважин, для компоновки бурильных колонн, импортных труб или их комбинаций с трубами отечественного производства. Переводники изготавливаются как с правыми, так и с левыми замковыми резьбами в диапазоне от 3-66 до 3-203 по ГОСТ 28487-90, а также с присоединительными резьбами специального назначения по чертежам, согласованным с заказчиком.
Переводники изготавливаются из стали марки 40ХН по ГОСТ 4543-71 или из других никельсодержащих марок сталей по физико-механическим свойствам не ниже, чем у марки 40ХН.
Переводники ниппельные со ступенью по ГОСТ 7360-82 с замковой резьбой по ГОСТ 28487-90
| Обозначение переводника | Замковая резьба | Размеры в мм | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | L | D | D0 | D1 | D2 | d | ||
| Н-147/171 | З-171 | З-147 | 707 | 203 | 178 | 196 | 170,0 | 101 | 92,3 |
| Н-171/201 | З-201 | З-171 | 671 | 254 | 203 | 242,5 | 196 | 120 | 113,7 |
| Н-147/86Л | З-147LH | З-86LH | 597 | 178 | 108 | 170,5 | 103,5 | 44 | 60,7 |
| Н-152/86Л | З-152LH | З-86LH | 597 | 197 | 108 | 186 | 103,5 | 44 | 69,8 |
Переводники ниппельные без ступени по ГОСТ 7360-82 с замковой резьбой по ГОСТ 28487-90
| Обозначение переводника | Замковая резьба | Размеры в мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | L | D | D1 | D2 | d | ||
| Н-76/76 | З-76 | З-76 | 398 | 95 | 91 | 91 | 32 | 13,7 |
| Н-88/88 | З-88 | З-88 | 470 | 113 | 108 | 108 | 38 | 25,3 |
| Н-102/102 | З-102 | З-102 | 410 | 120 | 116 | 116 | 50 | 22,7 |
| Н-117/117 | З-117 | З-117 | 525 | 140 | 134,5 | 134,5 | 58 | 39,6 |
| Н-121/121 | З-121 | З-121 | 525 | 146 | 140,5 | 140,5 | 80 | 36,0 |
| Н-147/147 | З-147 | З-147 | 550 | 178 | 170,5 | 170,5 | 101 | 51,0 |
| Н-147/152 | З-152 | З-147 | 550 | 197 | 186,0 | 170,5 | 89 | 70,0 |
| Н-152/152 | З-152 | З-152 | 550 | 197 | 186 | 186 | 89 | 75,4 |
| Н-152/177 | З-152 | З-177 | 550 | 226 | 186 | 214 | 80 | 107,0 |
| Н-171/177 | З-171 | З-177 | 550 | 225 | 196 | 215 | 101 | 93,9 |
