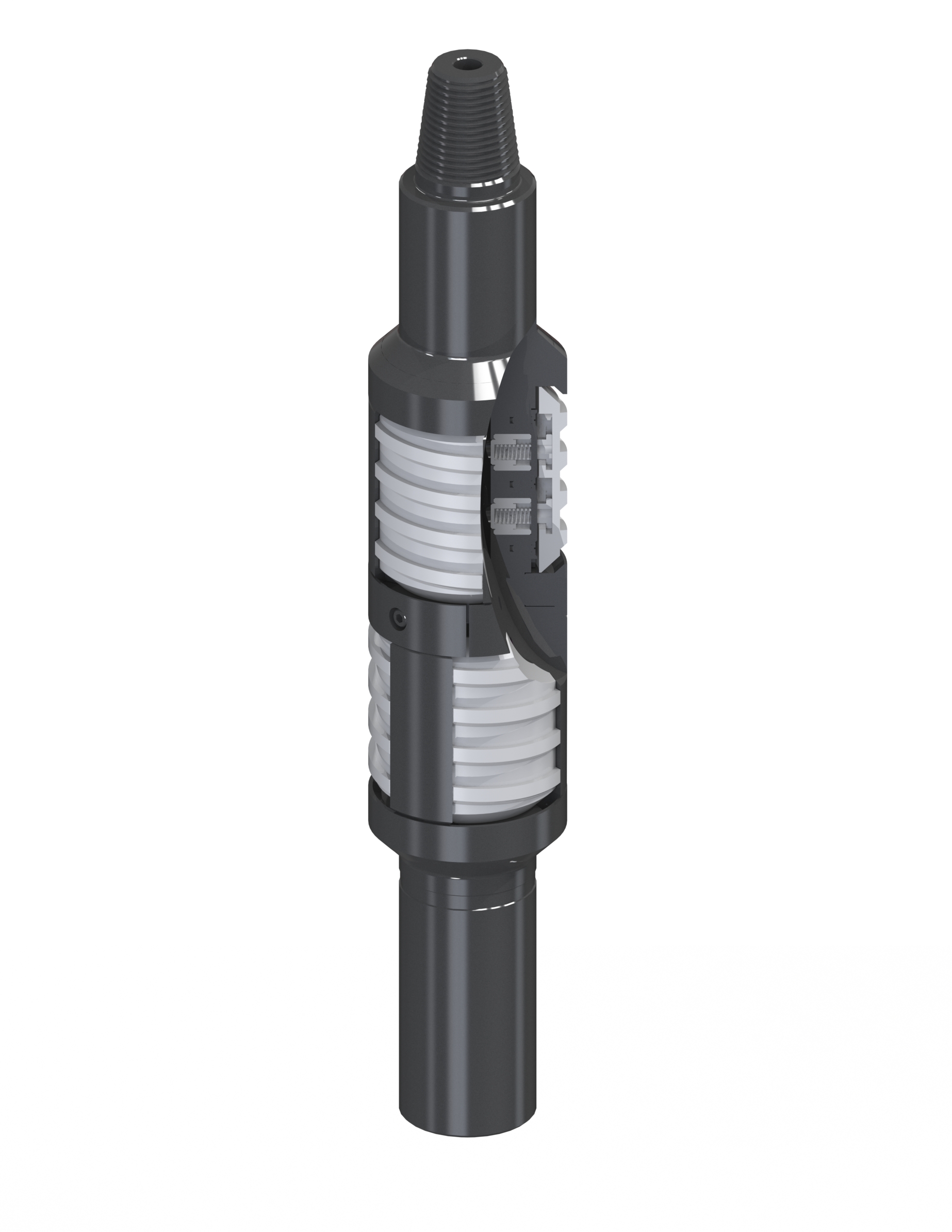

Скрепер (скребок) гидравлический СГ
Скрепер гидравлический СГ предназначен для очистки внутренней поверхности обсадных
колонн от перфорационных заусенцев, коррозии, цементной, глинистой и парафинистой
корки и других отложений.
Скрепер гидравлический СГ отличается повышенной эффективностью за счёт надёжного прижима ножей к стенкам очищаемой колонны. Скрепер гидравлический СГ состоит из корпуса, плашек, пластинчатых пружин, втулок, конусов, переводников, стяжки, резинового рукава и штуцера. Корпус на верхнем и нижнем концах имеет муфтовую резьбу для присоединения переводников. Верхний переводник предназначен для присоединения с колонной труб. В нижнем переводнике предусмотрено резьбовое отверстие для присоединения штуцера, через который происходит циркуляция промывочной жидкости.
В радиальные отверстия корпуса устанавливаются шесть плашек с износостойкой закаленной рабочей поверхностью. Плашки располагаются на корпусе в два яруса по три штуки в каждом, что обеспечивает очистку всей внутренней поверхности трубы. Плашки снизу соединяются с пластинчатыми пружинами, которые, в свою очередь, опираются на резиновый рукав. При подаче жидкости внутрь рукава пружины выпрямляются и выдвигают плашки, которые, упираясь в стенки обсадной колонны, очищают ее.
При прекращении подачи жидкости, пластинчатые пружины возвращают плашки в начальное положение. Очистка колонны происходит при рабочем ходе скрепера вверх.
| Типоразмер скребка | Условный диаметр очищаемой колонны, мм | Основные размеры, мм | Присоединительная резьба по ГОСТ 633-80 | Диапазон диаметров очищаемых скребком, мм | |
|---|---|---|---|---|---|
| Наружный диаметр | Длина | ||||
| СГ-140 | 140 | 112 | 960 | НКТ73 | 114-130 |
| СГ-146 | 146 | 116 | 960 | НКТ73 | 118-134 |
| СГ-168 | 168 | 138 | 1000 | НКТ73 | 140-155 |
