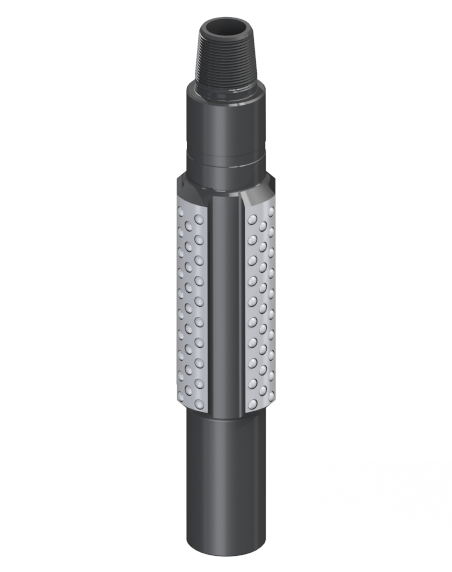

Калибратор прямолопастой КП
НазначениеКалибратор прямолопастной предназначен для калибрования стенок ствола скважины до номинального диаметра при износе породоразрушающего инструмента, а также центрирования и улучшения условий работы породоразрушающего инструмента. Также может использоваться в компоновке для шаблонирования ствола скважины.
Конструкция
Поверхность лопастей в зависимости от условий применения может быть армирована твердосплавными зубками, пластинами или твердосплавным порошком. Может быть изготовлен при необходимости укороченный вариант калибратора.
| Обозначение | Наружный диаметр D, мм | Длина общая L, мм | Длина калибрующей части, l1 мм | Внутренний диаметр d, мм | Наружный диаметр по шейкам D1 , мм | Масса, кг | Присоединительная резьба по ГОСТ 28487-2018 «А»/«Б» |
|---|---|---|---|---|---|---|---|
| КП-141,0.СТ-88 | 141-0,4 | 880 | 305 | 38 | 108 | 64,5 | З-88/З-88 |
| КП-141,0.СТ-94 | 141-0,4 | 880 | 305 | 50 | 122 | 67,6 | З-94/З-94 |
| КП-141,0.СТ-94-1 | 141-0,4 | 880 | 305 | 50 | 122 | 66,6 | З-94/З-94 |
| КП-210,0.СТ-117 | 210-0,4 | 1050 | 406 | 60 | 140 | 142,2 | З-117/З-117 |
| КП-210,0.СТ-117-1 | 210-0,4 | 1050 | 406 | 60 | 140 | 140,8 | З-117/З-117 |
| КП-210,0.СТ-122 | 210-0,4 | 1050 | 406 | 60 | 166 | 156 | З-122/З-122 |
| КП-210,0.СТ-122-1 | 210-0,4 | 1050 | 406 | 60 | 166 | 154,4 | З-122/З-122 |
| КП-214,0.СТ-117 | 214-0,4 | 1050 | 406 | 60 | 140 | 143,7 | З-117/З-117 |
| КП-214,0.СТ-117-1 | 214-0,4 | 1050 | 406 | 60 | 140 | 142,8 | З-117/З-117 |
| КП-214,0.СТ-122 | 214-0,4 | 1050 | 406 | 60 | 166 | 156,7 | З-122/З-122 |
| КП-214,0.СТ-122-1 | 214-0,4 | 1050 | 406 | 60 | 166 | 156,7 | З-122/З-122 |
| КП-309,0.СТ-163 | 309-0,4 | 1239 | 457 | 80 | 230 | 361,1 | З-163/З-163 |
| КП-309,0.СТ-163-1 | 309-0,4 | 1239 | 457 | 80 | 230 | 361,1 | З-163/З-163 |
Примечание: по требованию заказчика возможно изготовление других типоразмеров и присоединительных резьб.
