Метчики нарезные ЛМ и МБУ

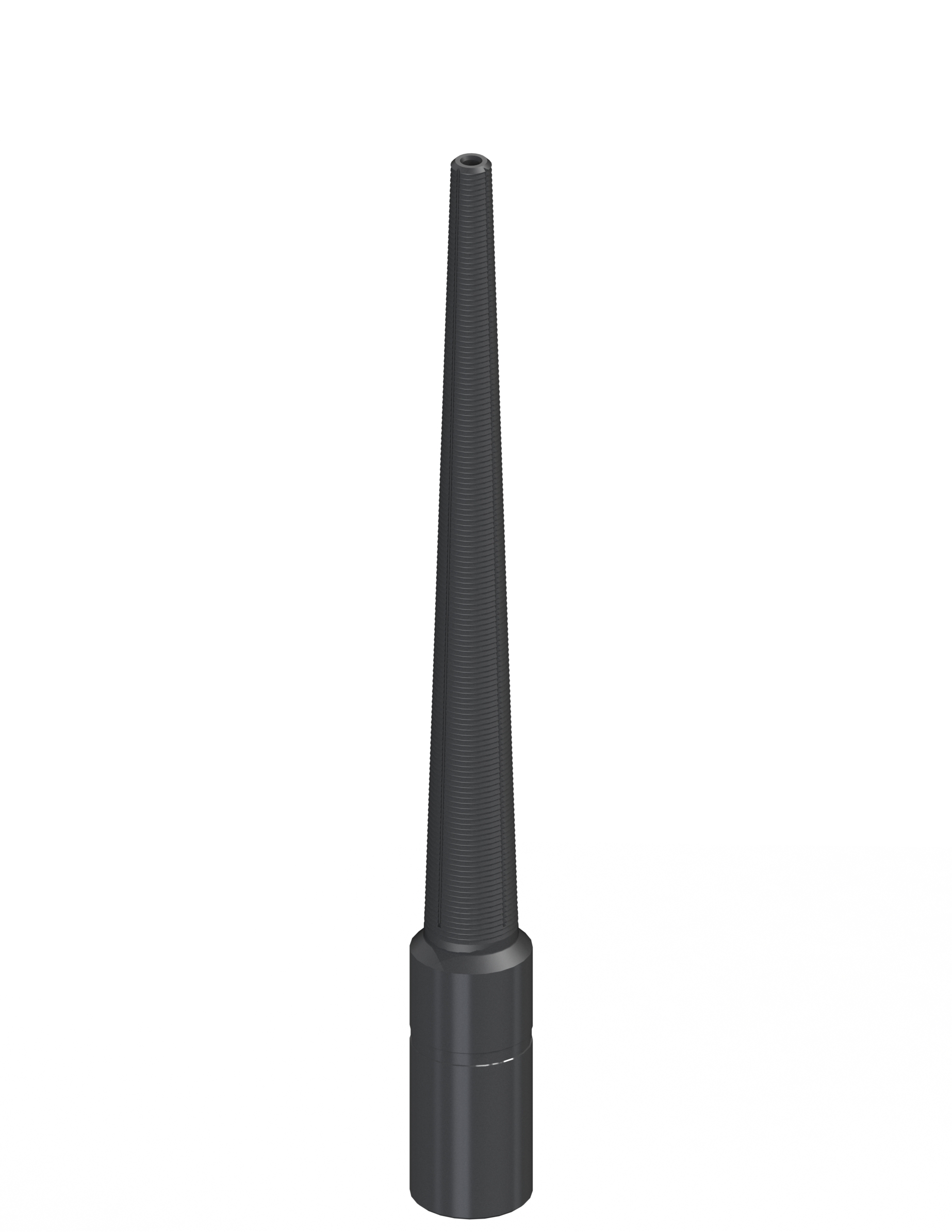

Метчик универсальный МБУ для бурильных труб предназначен для захвата путем
ввинчивания во внутреннюю поверхность ловимой трубы и последующего извлечения
оставшейся в скважине бурильной колонны.
Вся линейка метчиков универсальных МБУ для бурильных труб изготавливается из конструкционной легированной стали марки 20Х по ГОСТ 454371. Метчик подвергается химико-термической обработке - цементации ловильной резьбы с последующей закалкой и отпуском. Ловильная резьба универсального метчика - специального профиля, с конусностью 1:16.
Рабочая часть метчика имеет форму усеченного конуса, что способствует эффективному ввинчиванию в поверхность трубы при ловильных работах. На поверхности ловильной резьбы имеются вертикальные канавки для отвода нарезаемой стружки. Метчики МБУ изготавливаются с резьбой под направляющую воронку. В корпусе метчика предусмотрен центральный промывочный канал, предназначенный для подачи промывочно-охлаждающей жидкости из внутритрубного пространства в зону захвата.
Для возможности свинчивания метчика с колонной бурильных труб в верхней части корпуса метчика выполнена присоединительная замковая резьба соответствующего типоразмера и исполнения.
| Типоразмер метчика |
Диапазон захватываемых диаметров, мм |
Диаметр скважины, мм |
Грузоподъ-ть, т. | Резьба | Основные размеры, мм |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| по долоту | по обсадной колонне |
min | max | присоед. резьба ГОСТ Р 50864‑96 |
резьба под направление |
d | d1 | D | L | ||
| МБУ 20-45 | 24-40 | 97-151 | 114-168 | 16 | 30 | З-66 | 73 ГОСТ 633-80 | 20 | 46 | 80 | 680 |
| МБУ 22-54 | 28-48 | 108-161 | 127-178 | 22 | 42 | З-76 | 89 ГОСТ 633-80 | 22 | 54 | 95 | 795 |
| МБУ 32-73 | 38-65 | 118-214 | 140-219 | 30 | 64 | З-88 | 102 ГОСТ 633-80 | 32 | 73 | 108 | 955 |
| МБУ 58-94 | 64-85 | 140-269 | 168-273 | 56 | 82 | З-102 | 114 ГОСТ 632-80 | 58 | 94 | 120 | 900 |
| МБУ 74-120 | 80-110 | 190-508 | 219-508 | 76 | 115 | З-147 | 168 ГОСТ 632-80 | 74 | 120 | 178 | 1090 |
| МБУ 100-142 | 106-132 | 245-508 | 273-508 | 110 | 140 | З-171 | 194 ГОСТ 632-80 | 100 | 143 | 203 | 1030 |
| МБУ 127-164 | 133-154 | 245-508 | 273-508 | 115 | 145 | З-189 | 219 ГОСТ 632-80 | 127 | 165 | 220 | 980 |
