Труболовки плашечные неосвобождающиеся

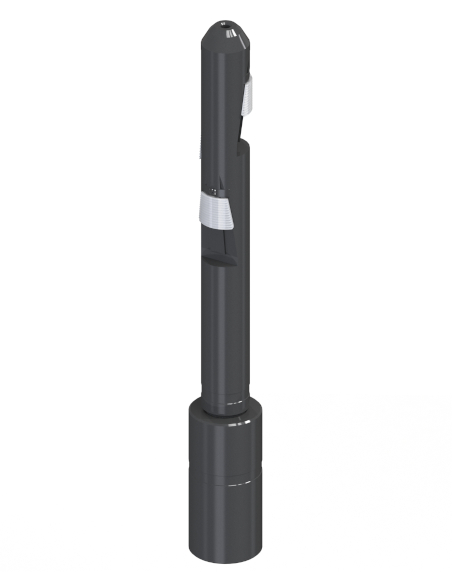

Труболовка внутренняя неосвобождающаяся ТВП предназначена для захвата за
внутреннюю поверхность и последующего извлечения из скважины трубных элементов
колонн. Захват производится путем заклинивания выдвижных плашек между внутренней
поверхностью захватываемой трубы и корпусом труболовки.
Труболовка состоит из стержня, переводника, плашек, сухарей и сегментов. На стержне труболовки выполнены наклонные пазы, имеющие профиль «ласточкин хвост», по которым перемещаются плашки. Перемещение плашек ограничивается сегментом. С противоположной стороны на стержень с помощью винтов крепятся неподвижные сухари. Поверхность плашек и сухарей подвергнута высокочастотной поверхностной закалке на твердость 55…60 HRC.
В стержне предусмотрен центральный промывочный канал, предназначенный для подачи промывочно-охлаждающей жидкости из внутритрубного пространства в зону захвата. Для возможности свинчивания труболовки с колонной бурильных труб в переводнике выполнена присоединительная замковая резьба соответствующего типоразмера и исполнения.
Могут быть изготовлены любых диаметров/длин и с присоединительными резьбами согласно ТЗ заказчика
| Типоразмер труболовки |
Условный диаметр захватываемых труб, мм |
Диапазон внутренних диаметров захватываемых труб, min…max, мм |
Диаметр промывочного отверстия, мм |
Присоеди- нительная резьба по ГОСТ 28487-2018 |
Основные размеры, мм |
Масса, кг | |
|---|---|---|---|---|---|---|---|
| D | L | ||||||
| ТВП-48 | 48 | 38…45 | - | З-66 | 80 | 830 | 15 |
| ТВП-60 | 60 | 49…58 | - | З-76 | 95 | 860 | 18 |
| ТВП-73 | 73 | 57…65 | - | З-76 | 95 | 980 | 23 |
| ТВП-89 | 89 | 73…85 | 16 | З-76 | 95 | 950 | 27 |
| ТВП-102 | 102 | 82…100 | 16 | З-88 | 108 | 1020 | 38 |
| ТВП-114 | 114 | 95…108 | 16 | З-76 | 95 | 1050 | 45 |
| ТВП-140 | 140; 146 | 114…132 | 22 | З-88 | 112 | 1000 | 55 |
| ТВП-146 | 140; 146 | 118…136 | 22 | З-108 | 133 | 1050 | 65 |
| ТВП-168 | 168 | 139…158 | 22 | З-108 | 136 | 1050 | 80 |
| ТВП-245 | 245 | 212…232 | 32 | З-133 | 203 | 1100 | 87 |
