Печати конусные ПСК
Печать свинцовая конусная ПСК предназначена для определения положения инструмента
или оборудования, а также для определения дефектов колонн, находящихся в скважине,
путем получения отпечатка на конусной поверхности.

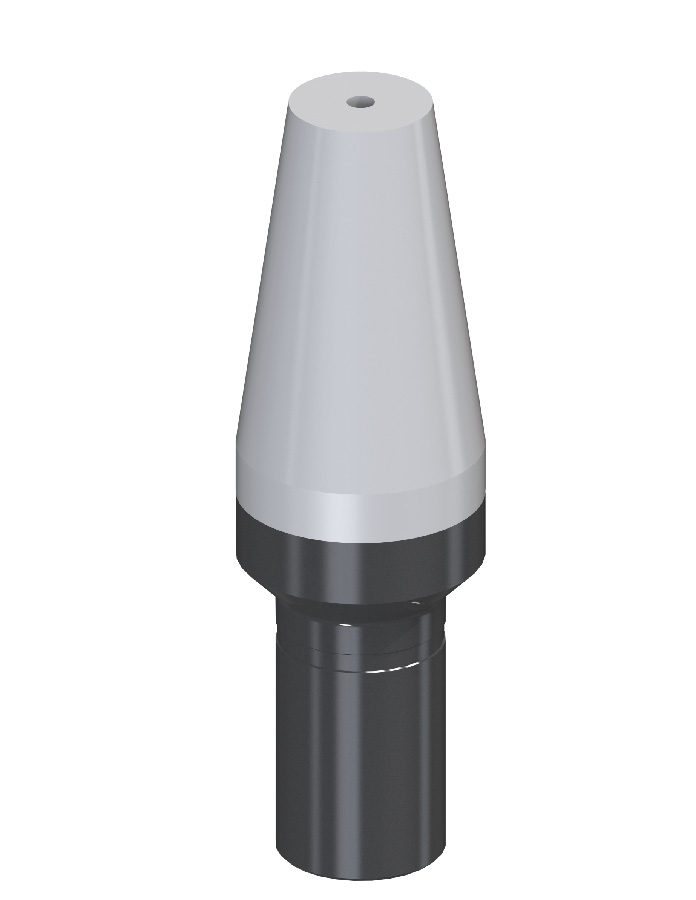

Печать свинцовая конусная ПСК состоит из корпуса и свинцовой матрицы в виде конуса. В корпусе предусмотрен центральный промывочный канал, предназначенный для подачи промывочно-охлаждающей жидкости из внутритрубного пространства. Для возможности свинчивания печати с колонной бурильных труб в верхней части корпуса выполнена присоединительная замковая резьба соответствующего типоразмера и исполнения. Для предотвращения отделения и проворота свинцовой матрицы в нижней части корпуса предусмотрены буртики с четырьмя продольными пазами.
| Наименование параметра | Значение |
|---|---|
| Минимальный диаметр конуса, мм | 28 … 130 |
| Наружный диаметр печати, мм | 54 … 299 |
| Присоединительная резьба - - по ГОСТ 28487-2018 | З-30 ... З-203 |
| Присоединительная резьба - по стандарту API 7 | NC 10 ... NC 77 |
| Исполнение резьбы | Муфта / Ниппель |
| Условный диаметр обсадной колонны по ГОСТ 632-80 | 114 ... 426 |
