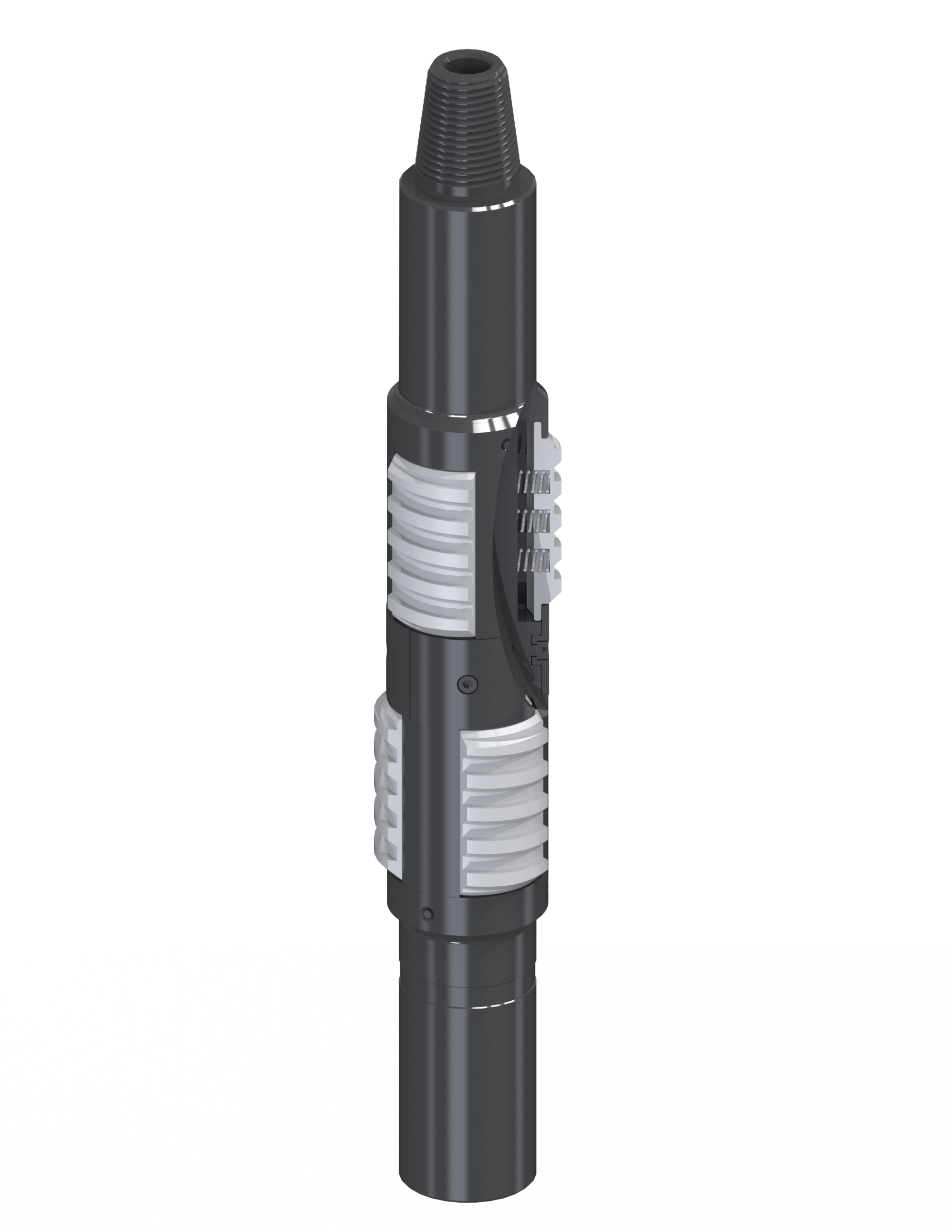

Скрепер (скребок) механический СМ
Скрепер механический СМ предназначен для очистки внутренней поверхности обсадных
или насосно-компрессорных колонн от перфорационных заусенцев, ржавчины, цементной
корки, парафина и других отложений.
Скрепер механический СМ состоит из корпуса, плашек, направителей, разрезного кольца, пружин и винтов. Корпус на верхнем и нижнем концах имеет муфтовую и ниппельную присоединительные резьбы. Для циркуляции промывочного раствора в корпусе предусмотрен центральный промывочный канал. В продольных пазах корпуса устанавливаются c возможностью радиального перемещения шесть плашек с износостойкой закаленной рабочей поверхностью.
Плашки располагаются на корпусе в два яруса по три штуки в каждом, что обеспечивает очистку всей внутренней поверхности трубы. Прижим плашек к поверхности очищаемой трубы осуществляется усилием, возникающим за счет действия сжатых пружин (по 3 на каждую плашку). В пазах корпуса плашки удерживаются с одной стороны направителями, с другой – разрезным кольцом, закрепленным четырьмя винтами.
Очистка колонны производится в процессе спуска скребка в скважину на бурильных или насосно-компрессорных трубах, при этом плашки, скользя по внутренней поверхности, срезают неровности и загрязнения.
| Типоразмер скребка | Условный диаметр колонны, мм | Основные размеры, мм | Диаметр промывочного канала, мм | Присоединительная резьба по ГОСТ 28487-90 | Диапазон диаметров очищаемых скребком, мм | |
|---|---|---|---|---|---|---|
| Наружный диаметр | Длина | |||||
| С-89 | 89 | 73 | 630 | 22 | З-50 | 74-83 |
| С-102 | 102 | 82 | 650 | 20 | З-50 | 83-94 |
| С-114 | 114 | 90 | 720 | 28 | З-50 | 92-106 |
| С-127 | 127 | 100 | 720 | 28 | З-73 | 102-120 |
| С-140 | 140 | 112 | 760 | 30 | З-76 | 114-132 |
| С-146 | 146 | 118 | 760 | 32 | З-76 | 120-138 |
| С-168 | 168 | 138 | 800 | 32 | З-76 | 140-158 |
| С-178 | 178 | 146 | 800 | 32 | З-76 | 148-164 |
| С-194 | 194 | 155 | 940 | 58 | З-117 | 157-183 |
| С-245 | 245 | 206 | 1200 | 95 | З-133 | 210-234 |
