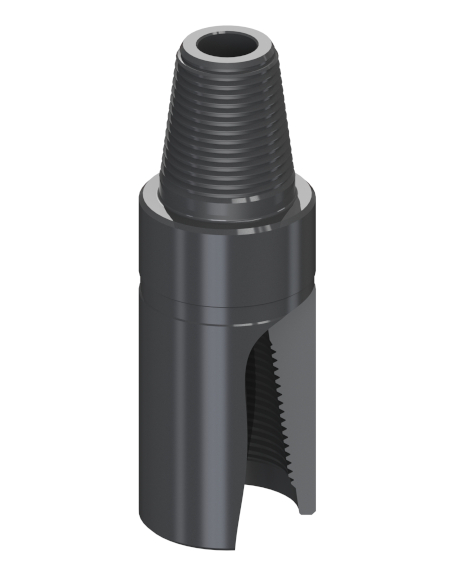

Переводник переходной типа П

Переводники по ГОСТ 7360-82 предназначены для соединений частей бурильных колонн и присоединения инструмента при бурении скважин, для компоновки бурильных колонн, импортных труб или их комбинаций с трубами отечественного производства.Переводники изготавливаются как с правыми, так и с левыми замковыми резьбами в диапазоне от 3-66 до 3-203 по ГОСТ 28487-90, а также с присоединительными резьбами специального назначения по чертежам, согласованным с заказчиком.

Переводники изготавливаются из стали марки 40ХН по ГОСТ 4543-71 или из других никельсодержащих марок сталей по физико-механическим свойствам не ниже, чем у марки 40ХН.

Обозначение переводника	Замковая резьба		Размеры в мм					Масса, кг
Обозначение переводника	1	2	L	D	D1	D2	d	Масса, кг
П-66/66	З-66	З-66	356	80	76,5	76,5	25	9,8
П-76/86	З-76	З-86	370	108	91	103,5	38	17,5
П-86/88	З-86	З-88	395	113	103,5	108,5	38	20,4
П-88/88	З-88	З-88	395	113	108,5	108,5	38	20,7
П-102/101	З-102	З-101	430	120	116	114	62	20,8
П-117/117	З-117	З-117	463	140	134,5	134,5	58	36
П-122/133	З-122	З-133	484	155	140,5	150,5	95	35,6
П-133/122	З-133	З-122	484	155	150,5	140,5	82	37
П-133/147	З-133	З-147	497	178	150,5	170,5	101	51,7
П-147/133	З-147	З-133	504	178	170,5	150,5	95	50,2
П-147/147	З-147	З-147	517	178	170,5	170,5	101	51
П-152/152	З-152	З-152	517	197	186	186	89	73,5
П-152/177	З-152	З-177	517	226	186	214	100	103,1
П-171/171	З-171	З-171	517	203	196	196	127	59,4
П-177/171	З-177	З-171	517	225	215	196	102	93
П-88/101	З-88	З-101	420	118	103,5	114	58	22,2
П-121/133	З-121	З-133	484	155	140,5	150,5	80	42,6
П-133/133	З-133	З-133	485	155	150,5	150,5	95	34,5
П-147/171	З-147	З-171	517	203	170,5	196	101	70,8
П-171/177	З-171	З-177	523	229	218	215	101	99

Переводники переходные со ступенью со стороны муфты по ГОСТ 7360-82 с замковой резьбой по ГОСТ 28487-90

Обозначение переводника	Замковая резьба		Размеры в мм						Масса, кг
Обозначение переводника	1	2	L	D	D1	D2	D3	d	Масса, кг
П-88/121	З-88	З-121	500	113	146	108,5	140,5	58	37,8
П-101/117	З-101	З-117	500	118	140	112,5	136	58	34,8
П-101/121	З-101	З-121	497	118	146	112,5	142	62	36,5
П-102/117	З-102	З-117	499	120	140	116	134,5	58	34,5
П-102/121	З-102	З-121	496	120	146	116	140,5	78	30,9
П-108/121	З-108	З-121	490	133	146	127,5	140,5	72	35,0
П-117/147	З-117	З-147	523	140	178	134,5	170,5	78	55,8
П-121/147	З-121	З-147	524	146	178	140,5	170,5	80	55,9
П-121/161	З-121	З-161	537	146	203	140,5	198	80	73,2
П-122/147	З-122	З-147	524	146	178	140,5	170,5	95	48,2
П-133/147	З-133	З-147	520	155	178	150,5	170,5	101	46,1
П-133/152	З-133	З-152	529	155	197	150,5	186	89	63,0
П-133/161	З-133	З-161	532	155	203	150,5	198	105	61,1
П-147/171	З-147	З-171	521	178	203	170,5	196	101	62,8
П-161/171	З-161	З-171	538	203	229	196	218	127	81,3
П-171/201	З-171	З-201	518	229	254	218	242,5	121	115,0

Переводники переходные со ступенью со стороны ниппеля по ГОСТ 7360-82 с замковой резьбой по ГОСТ 28487-90

Обозначение переводника	Замковая резьба		Размеры в мм						Масса, кг
Обозначение переводника	1	2	L	D	D1	D2	D3	d	Масса, кг
П-101/76	З-101	З-76	482	118	95	114	91	32	22,2
П-108/88	З-108	З-88	451	133	113	128,5	108,5	38	27,0
П-108/101	З-108	З-101	459	133	118	127,5	114	62	24,6
П-108/102	З-108	З-102	465	133	120	127,5	116	70	23,5
П-121/86	З-121	З-86	489	146	108	140,5	103,5	54	29,1
П-121/88	З-121	З-88	493	146	113	140,5	108,5	38	32,6
П-121/101	З-121	З-101	490	146	118	140,5	114	62	31,0
П-121/102	З-121	З-102	496	146	120	140,5	116	70	29,5
П-121/108	З-121	З-108	502	146	133	140,5	127,5	72	33,0
П-122/101	З-122	З-101	490	146	118	140,5	114	62	29,0
П-122/102	З-122	З-102	496	146	120	140,5	116	70	28,0
П-122/108	З-122	З-108	502	146	133	140,5	127,5	72	31,8
П-133/101	З-133	З-101	495	155	118	150,5	114	62	31,0
П-133/108	З-133	З-108	506	155	133	150,5	127,5	72	33,9
П-133/117	З-133	З-117	497	155	140	150,5	134,5	58	40,0
П-147/117	З-147	З-117	525	178	140	170,5	134,5	58	47,7
П-147/121	З-147	З-121	516	178	146	170,5	140,5	80	45,0
П-147/122	З-147	З-122	528	178	146	170,5	140,5	82	45,0
П-147/133	З-147	З-133	524	178	155	170,5	150,5	95	44,0
П-152/121	З-152	З-121	526	197	146	186,0	140,5	80	55,0
П-171/121	З-171	З-121	529	203	146	196,0	140,5	80	49,4
П-171/133	З-171	З-133	536	203	155	196,0	150,5	95	48,9
П-171/147	З-171	З-147	538	203	178	196,0	170,5	101	61,0
